模具加工

介绍

此示例将帮助您使用MasterCam插件在Robodk中创建一个简单的3轴加工项目。在该示例中,模拟和编程具有切割工具的MOLOMAMAMOM机器人,以使用机器人作为3轴机器将简单的模具加工。您将学习如何将CNC程序转换为机器人仿真和机器人程序。

使用Robodk插件的MasterCam,您可以从MasterCam到RoboDk快速设置机器人加工项目Direcly。此插件允许您直接从MasterCAM编程超过50种不同的机器人制造商和500个机器人。

MasterCam的Robodk插件支持NCI(本机预处理的MasterCam文件)和标准APT CLS和G代码文件。如果您购买了Robodk许可证,请插件是免费的。

3轴模具机器人加工

要启动项目,您将首先在默认库中选择Robodk的3轴模具加工示例。

Robodk设置

此示例使用MOTOMAMAMAM GP180机器人,安装在主轴上的切割工具和桌子以将部件保持在适当位置。

加载车站:

1。选择文件实施例3轴模加工 - 图像1打开

2。找到3轴模具加工例Robodk的示例部分:
C:/ Robodk / Simear /插件 - MasterCam-3轴模具机械加工。

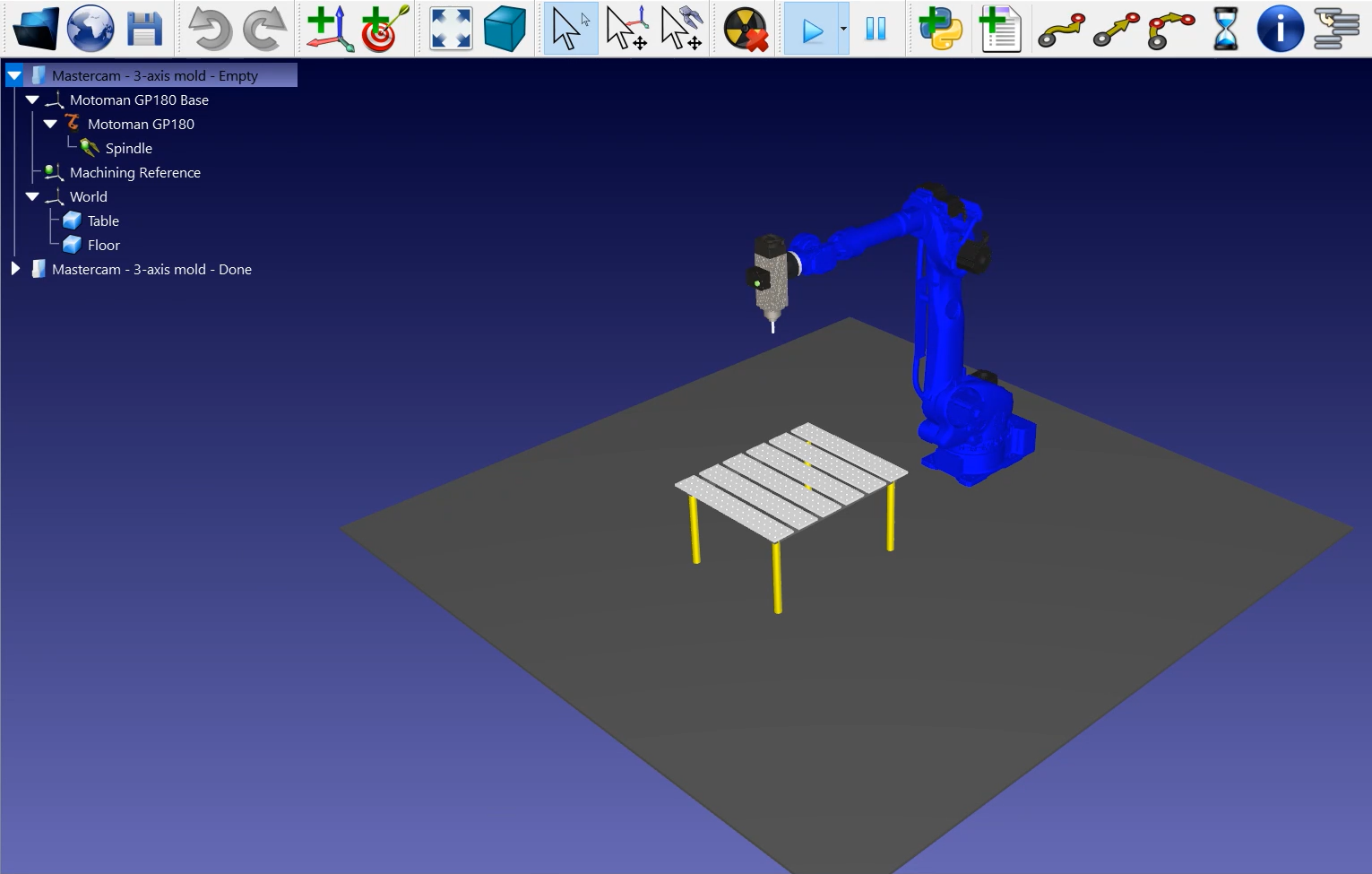

实施例3轴模加工 - 图像2

现在您已加载该电台您可以打开MasterCam并从中加载项目C:/robodk/other/plugin-mastercam/examples/mold.mcam.

MasterCam的加工刀具路径

在MasterCam中打开3D对象并启动切割模拟。在该示例中,3D对象是使用MasterCAM工具的具有已经产生的切割路径的模具金属片。

为简化此示例,机器所需的通行证数量大大减少了。实际上,你将在模具中有很多更多的线条或切割路径,你将无法真正看到动作的工具。

实施例3轴模具加工 - 图像3

MasterCam切割仿真显示了工具在程序期间需要执行的每一个动作。

按照下一步将您的部件加载到Robodk中:

1。选择Robodk选项卡并选择Robodk - 机器人设置

2。选择加载部分

实施例3轴模加工 - 图像4

你应该看到部分在Robodk Station的表格上装载在主动参考框架(加工参考)上。

下一步是将切割路径从MasterCAM导入到Robodk。

1。选择罗布克在MasterCam中的选项卡。

2。选择Robodk - 更新所选操作

3.去Robodk。

Robodk的机器人加工

一旦RoboDk导入了机器人加工路径,您应该看到连接到Robodk Station的模具参考的机器人加工刀具路径。实施例3轴模加工 - 图像5模具设置,确保您选择正确的机器人,参考帧和工具。

您还可以在切割路径之前和之后调整方法的值和缩回运动。在这个例子中,100 mm应该很好。如果存在碰撞的风险,您可以在机器人工作范围内增加那样多。

下一步是验证是否通过选择将执行路径部分的顺序是正确的实施例3轴模具加工 - 图像6模具设置更新模拟。在此示例中,没有必要重新调整订单。

实施例3轴模具加工 - 图像8

按照以下步骤调整刀具方向:

1。双击实施例3轴模具加工 - 图像9模具设置

2。选择显示首选工具路径。一些幽灵工具将显示如下图所示。那些代表了沿着路径的工具的位置。

3.修改罗兹(0)通过滚动滚轮滚动直到90度。您将看到ROTZ值更改,并且Ghost Tolls Position随它更改。

4.选择更新➔模拟

实施例3轴模加工 - 图像10

要生成机器人程序,请务必使用正确的后处理器。双击实施例3轴模加工 - 图像11马赛克GP180机器人,点击选择后处理器马赛克

最后,右键单击实施例3轴模加工 - 图像12模子生成机器人计划或新闻F6

MOTOMAN JBI文件现在准备转移到您的机器人控制器。

实施例3轴模具加工 - 图像13
