用于SolidWorks的RoboDK插件

SolidWorks的RoboDK插件允许您将SolidWork的3D CAD建模功能与RoboDK结合起来,用于机器人仿真和离线编程。

使用SolidWorks的RoboDK插件,您可以轻松地将SolidWorks中创建的3D模型加载到RoboDK。这个插件允许您直接从SolidWorks编程500多个不同的机械臂。

机器人程序可以直接由一组曲线或点生成。您也可以创建一个NC程序,如G-code或APT文件,并将其加载到RoboDK中。

机器人可以很容易地编程为5轴机床,用于各种各样的制造应用,如钻孔、焊接、修整、3D打印或机器人加工。有关详情,请参阅机器人加工部分

机器人后处理组显示支持的机器人品牌和控制器的列表。也可以修改或创建新的后处理器来定制程序生成。

用于SolidWorks的RoboDK插件适用于SolidWorks 2016及后续版本。RoboDK SolidWorks插件是免费的,但是需要RoboDK中的某些选项购买license

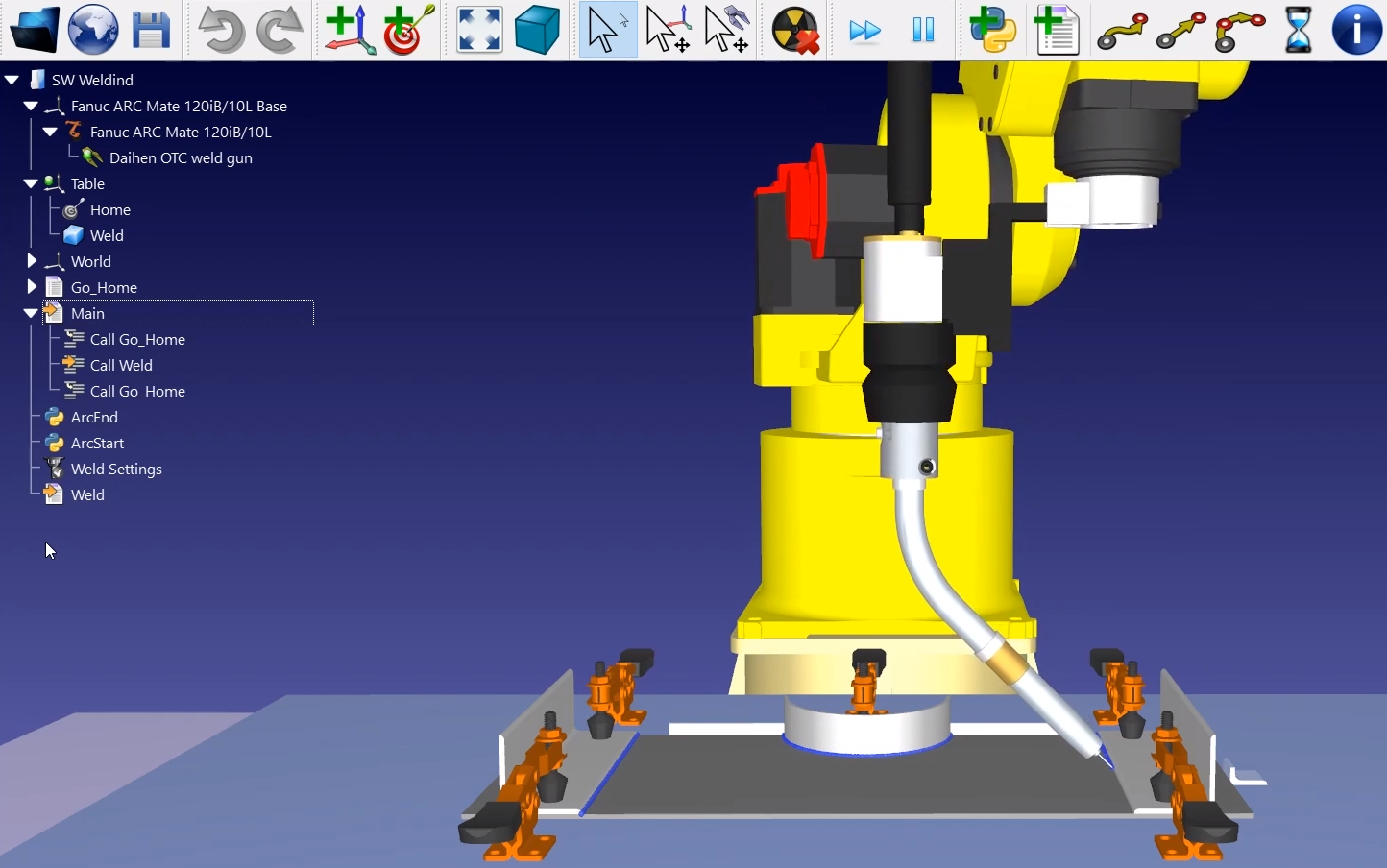

插件SolidWorks -图像1

安装

如果您已经安装了SolidWorks和RoboDK,那么您应该可以从SolidWorks获得用于SolidWorks的RoboDK插件。

SolidWorks的RoboDK插件包含一个工具栏。工具栏的每个按钮都链接到RoboDK命令。

插件SolidWorks -图像2

如果没有RoboDK插件,请参考手动安装步骤为SolidWorks安装RoboDK插件

SolidWorks工具栏

默认的RoboDK工具栏包含5个按钮:

插件SolidWorks -图像3

插件SolidWorks -图片4自动设置-此按钮允许您选择任何几何图形(曲线或点),它们将与3D模型一起加载到RoboDK中。

插件SolidWorks -图片5负载部分-将3D模型从SolidWorks加载到RoboDK。曲线或点等特征不会被加载。

插件SolidWorks -图片6装载点-将RoboDK中选择的所有点加载为一个新对象。所有选定的曲面将用于计算点法线。这些法线很重要,因为它们定义了机器人的接近轴。

插件SolidWorks -图像7负载曲线(s) -将RoboDK中选择的所有曲线加载为一个新项目。所有选定的曲面将用于计算曲线法线。这些法线很重要,因为它们将定义机器人的接近轴。

插件SolidWorks -图像8设置-打开默认设置窗口

两者的主要区别自动设置而且负载曲线(s)加载点(年代)自动设置加载部分并创建一个新的曲线/点跟踪项目。使用负载曲线(s)或负载点(s)更快,只会更新RoboDK中现有的几何特征,保持以前定义的设置。

设置

您可以通过选择“。”来更改应用于RoboDK插件的默认设置设置按钮。

插件SolidWorks -图片9

对象名称-设置将载入RoboDK的曲线/点对象的名称。如果此情况为空,则将使用部件或程序集文件的名称。

覆盖,如果有名称匹配,覆盖之前在RoboDK中加载的对象。

项目名称-设置RoboDK项目/站的名称/路径(。RDK文件)来使用。如果文件已经加载,它将使用现有的项目。如果RoboDK中打开的项目与文件名不匹配,如果指定了完整路径,则会打开项目。

〇机器人名称设置将在RoboDK中使用的机器人的名称(如果您的项目中有多个机器人)。机器人名称必须与RoboDK站树中可见的名称匹配。保留此值为空(默认值)以使用第一个或唯一可用的机器人。

参考名称-设置参考框架的名称,以放置相对于机器人的路径。名称应该与RoboDK站树中的可见名称匹配。如果没有提供名称,则活动参考系插件SolidWorks -图片10将被使用。

工具名称-设置机器人沿着路径使用的工具(TCP)的名称。名称应该与RoboDK站树中的可见名称匹配。如果没有提供名称,则活动工具架插件SolidWorks -图片11将被使用。

项目名称-设置将要生成的程序文件的名称。

加载路径为点-选中此选项以将曲线转换为点,因此a点跟踪项目将在RoboDK中创建。这对于钻井等制造操作非常有用。取消选中此选项以将路径加载为曲线跟踪项目

交替曲线方向-检查此选项,以在每次通过时交替移动方向(锯齿模式)。

法线反转-选中此选项可反转计算的曲面法线。这将翻转机器人的工具方向。

在RoboDK中使用SolidWorks主题用SolidWorks主题启动RoboDK。这包括改变3D导航的鼠标行为和背景颜色。这些设置可以在RoboDK菜单工具选项中更改。

通讯端口-设置与RoboDK通信的通信端口。如果使用不同的端口,RoboDK的多个实例可以同时运行,并使用不同的设置。当该值设置为-1(默认)时,使用默认端口(20500)。

启动选项-设置参数,在RoboDK第一次启动时传递给它。例如,要安静地启动RoboDK,可以设置“/NOSPLASH /NOSHOW /HIDDEN”。即使不显示RoboDK,仍然可以生成程序。更多资料,请浏览命令行部分的RoboDK API。

线性公差(mm) -将分割曲线的线性精度设置为一组点。

混合法线公差(mm) -设置用于在多个表面之间混合正常计算的距离公差。

导出格式-选择导出格式,在RoboDK中加载部件

显示所有物体曲线- - - - - -显示在RoboDK中加载的曲线,即使它们没有被选中。您可以在RoboDK(工具-选项-显示-显示曲线)中更改此设置。

将Z轴映射到顶部- - - - - -对部件或组件应用旋转以匹配RoboDK中的Z轴。这确保了RoboDK中的等距视图与SolidWorks中的相同。

按钮:

〇打开RoboDK在RoboDK中打开一个项目…将打开一个新窗口,其中包含其他选项。

负载工程…加载要用于当前项目的RoboDK项目(RDK文件)。

开放图书馆打开RoboDK118bet金博宝app

设置默认值-为组件设置默认设置。

好了,应用这些设置并关闭此窗口。不选择“确定”将不会应用您更改的任何设置。

例子

本节展示了在RoboDK中加载SolidWorks项目以进行机器人仿真和离线编程的基本示例。

机器人焊接

下面的例子展示了如何从SolidWorks创建一个简单的机器人焊接路径。

液体分配

下面的示例展示了如何使用SolidWorks和RoboDK为液体分配应用程序编程机器人。

螺旋桨的例子

这个例子展示了如何加载一个示例RoboDK站(默认设置),并使用机器人遵循SolidWorks中定义的一组曲线。

1.在SolidWorks中加载3叶片螺旋桨示例。

2.选择RoboDK选项卡并选择插件SolidWorks -图片12设置

3.选择加载项目……

4.选择默认设置.RoboDK将使用KUKA机器人、一个工具(主轴作为工具1)和一个参考框架(参考1)启动并加载一个示例项目。

插件SolidWorks -图片13

5.关闭“设置”窗口或选择“确定”。

6.选择插件SolidWorks -图14自动设置按钮在SolidWorks。

7.选择所有的曲线和曲面,在属性管理器页面按OK。项目将在RoboDK中加载,如下图所示。

你应该看到部分加载在活动参考系(参考1)和RoboDK中的一个新的曲线跟踪项目,它遵循工具路径。

插件SolidWorks -图片15

你可以看到接近运动是正常的工具路径。机器人应该能够沿着刀具路径移动而没有任何问题。

双击插件SolidWorks -图片163叶片螺旋桨设置从RoboDK树中打开更多选项并自定义机器人遵循的工具路径。

例如,您可以选择显示首选刀具路径查看和修改工具相对于零件的默认方向。改变工具偏移量路径值来定义额外的旋转。为此,您可以输入一个新值,或者只是使用鼠标滚轮来快速预览结果。

有关更改这些设置的更多信息,请参见机器人加工部分

插件SolidWorks -图片17

最后,当模拟产生所需的结果时,您可以生成程序或导出模拟:

8.右键单击程序

9.选择生成机器人程序(F6)。机器人程序将生成并显示。

插件SolidWorks -图片18

手动安装

这些是为SolidWorks安装RoboDK插件的手动步骤。如果SolidWorks的RoboDK插件在默认情况下没有使用RoboDK安装程序自动安装,您应该遵循以下步骤:

1.安装SolidWorks

2.下载和安装RoboDK

3.下载SolidWorks的RoboDK插件

4.解压用于SolidWorks的RoboDK插件文件夹C: \ RoboDK \ \ Plugin-SolidWorks \

清除EXE和DLL二进制文件:

5.右键单击文件RegAsm.exe并选择属性

6.选择疏通而且应用

7.对其他两个DLL文件重复步骤5和6。

插件SolidWorks -图19

在SolidWorks中加载RoboDK插件:

8.运行Plugin_Install_RunAsAdministrator.bat文件管理员:右键单击BAT文件,选择“以管理员身份运行”。

插件SolidWorks -图片20

9.启动SolidWorks,转到工具插件(在SolidWorks)。你会发现RoboDK插件外接程序。

插件SolidWorks -图片21
